Volkswagen ID.4: Maße und Befestigungspunkte zum Nachrüsten einer Anhängevorrichtung

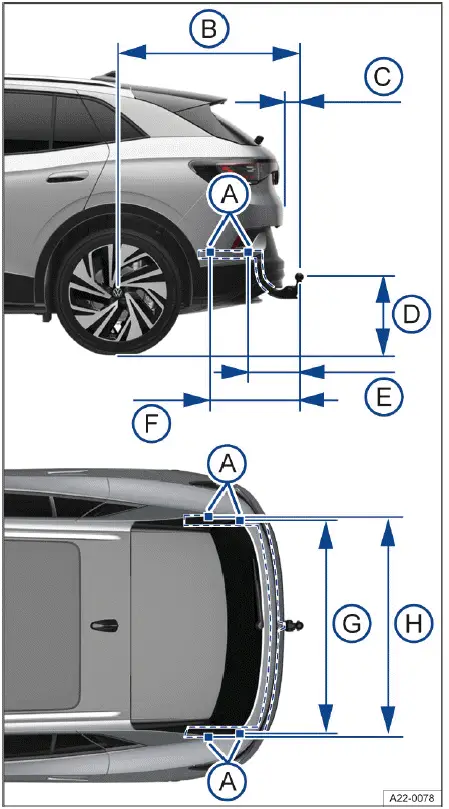

Abb. 1 Maße und Befestigungspunkte zum Nachrüsten einer Anhängevorrichtung.

Die Abstandsmaße → Abb. 1 sind beim nachträglichen Einbau einer Anhängevorrichtung in jedem Fall einzuhalten.

Das kleinere angegebene Maß von der Mitte der Anhängerkupplung bis zur Fahrbahn D darf auf keinen Fall unterbzw.

überschritten werden. Das gilt auch bei voll beladenem Fahrzeug einschließlich der maximalen Stützlast.

1. Befestigungspunkte.
2. 1045 mm (etwa 41,1 in)
3. mind. 65 mm (etwa 2,6 in)
4. 350 bis 420 mm (etwa 13,8 bis 16,5 in)
5. 357 mm (etwa 14 in)
6. 577 mm (etwa 22,7 in)
7. 994 mm (etwa 39,1 in)
8. 998 mm (etwa 39,3 in)

Volkswagen empfiehlt, das Nachrüsten einer Anhängevorrichtung von einem hierfür qualifizierten Fachbetrieb durchführen zu lassen. Es können z. B. Umbaumaßnahmen am Kühlsystem oder die Montage von Wärmeabschirmblechen erforderlich sein. Volkswagen empfiehlt den Volkswagen Partner.

Anhängevorrichtung gemäß der mitgelieferten Montageanleitung montieren.

Eine nachgerüstete, nicht abnehmbare Anhängevorrichtung darf weder das Kennzeichen noch die Beleuchtungseinrichtung am Fahrzeugheck verdecken. Beachten Sie die länderspezifischen Vorschriften zur Verwendung einer Anhängevorrichtung.

Aufgrund gesetzlicher sowie technischer Vorgaben kann das Fahrzeug länderabhängig nicht für den Anhängerbetrieb zugelassen sein.

Es darf in diesem Fall auch keine Anhängevorrichtung nachgerüstet werden.

Bei Fragen zur Nachrüstung einer Anhängevorrichtung wenden Sie sich an Ihren hierfür qualifizierten Fachbetrieb.

Volkswagen empfiehlt den Volkswagen Partner.

WARNUNG

Unsachgemäße oder falsch angeschlossene elektrische Leitungen können zu Funktionsstörungen der gesamten Fahrzeugelektronik sowie zu Unfällen und schweren oder tödlichen Verletzungen führen.

• Verbinden Sie niemals die elektrische Anlage des Anhängers direkt mit den elektrischen Anschlüssen der Rückleuchten oder anderen ungeeigneten Stromquellen.
• Verwenden Sie nur geeignete Stecker zum Anschließen des Anhängers.
• Lassen sie den nachträglichen Einbau einer Anhängevorrichtung am Fahrzeug von einem hierfür qualifizierten Fachbetrieb durchführen. Volkswagen empfiehlt den Volkswagen Partner.

WARNUNG

Eine falsch montierte oder ungeeignete Anhängevorrichtung kann dazu führen, dass sich der Anhänger während der Fahrt vom Zugfahrzeug löst und dadurch Unfälle und schwere oder tödliche Verletzungen verursacht werden.

• Lassen Sie Arbeiten an der Anhängevorrichtung oder das Nachrüsten einer Anhängevorrichtung nur durch einen hierfür qualifizierten Fachbetrieb durchführen. Volkswagen empfiehlt den Volkswagen Partner.

Verwenden Sie nur Anhängevorrichtungen, die für das Fahrzeugmodell, Modelljahr und Fahrzeugausführung vom jeweiligen Hersteller vorgesehen sind.

Volkswagen empfiehlt die Verwendung von Volkswagen Originalteilen oder Volkswagen Originalzubehör, das Sie beim Volkswagen Partner erwerben können.

Problemlösungen

Anhängerkupplung der Anhängevorrichtung nicht verriegelt

Die Kontrollleuchte leuchtet gelb.

1. Anhängevorrichtung nicht verwenden. Verriegelung der Anhängevorrichtung prüfen (→ Anhängerkupplung elektrisch).

2. Wenn das Problem weiterhin besteht, hierfür qualifizierten Fachbetrieb aufsuchen. Volkswagen empfiehlt den Volkswagen Partner.
